pebax材質導管等離子處理後效果如何？
文章導讀：Pebax（聚醚嵌段酰胺）是一種熱塑性彈性體，兼具塑料的剛性和橡膠的彈性，化學結構中含有酰胺基團（-CONH-）和聚醚鏈段，表麵能較低（約 32-38mN/m），極性較弱。

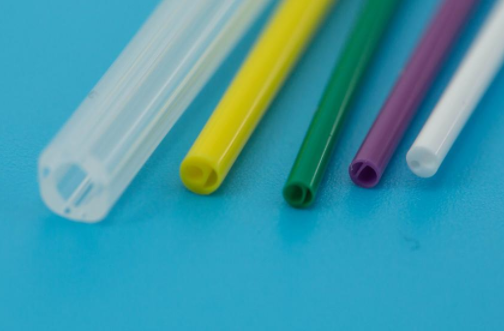

一、Pebax 材質特性與粘接難點
材料特性：Pebax（聚醚嵌段酰胺）是一種熱塑性彈性體，兼具塑料的剛性和橡膠的彈性，化學結構中含有酰胺基團（-CONH-）和聚醚鏈段，表麵能較低（約 32-38mN/m），極性較弱。
表麵惰性強，常規膠水（如環氧、矽膠）難以形成有效化學鍵合；
導管常為細長管狀結構，傳統濕法處理（如溶劑擦拭）易殘留藥液，且難以均勻處理內壁；
醫療級導管要求處理工藝無化學殘留，符合 ISO 10993 生物相容性標準。
二、等離子處理提升粘接效果的核心原理
表麵活化與極性基團引入通過氧等離子體（O₂）或空氣等離子體處理，高能粒子轟擊 Pebax 表麵，引發以下反應：
碳鏈斷裂，生成 ** 羥基（-OH）、羧基（-COOH）、羰基（C=O）** 等極性基團；
表麵能從 32mN/m 提升至 50-60mN/m，顯著改善潤濕性。
效果對比：未處理時膠水接觸角約 75°，處理後降至 30° 以下，粘接麵積增大 3 倍以上。
等離子體刻蝕作用在 Pebax 表麵形成納米級凹凸結構（粗糙度 Ra 從 0.2μm 增至 0.8-1.2μm），增加機械錨定效應，尤其適合多孔結構膠水（如聚氨酯膠）的滲透固化。
深層清潔與界麵優化
去除表麵脫模劑、油汙及氧化層，同時通過低溫等離子體（處理溫度≤60℃）避免 Pebax 熱變形（玻璃化轉變溫度約 40-50℃），保持導管尺寸精度（直徑公差 ±0.02mm）。
對比傳統處理工藝的優勢
| 工藝類型 | 等離子處理 | 傳統電暈處理 | 化學蝕刻（如鉻酸） |
| 表麵能提升 | 50-60mN/m | 40-50mN/m | 45-55mN/m |
| 均勻性 | 內外表麵一致處理 | 僅能處理外表麵，內壁難覆蓋 | 藥液易殘留，局部過度腐蝕 |
| 工藝兼容性 | 低溫（≤60℃），適合薄壁導管 | 高溫（≥80℃），易導致變形 | 需水洗，引入汙染風險 |
| 環保性 | 幹式工藝，無三廢排放 | 產生臭氧（需額外處理） | 含重金屬，廢水處理成本高 |
| 醫療合規性 | 無化學殘留，符合 ISO 10993 | 可能殘留氮氧化物 | 不符合生物相容性要求 |
除了Pebax（聚醚嵌段酰胺）材料，91视频官网APP在pet、ptfe、pp、pe等等類型的高分子材料也有深厚的研究，可以給用戶提供出色的表麵處理解決方案。
親，如果您對等離子體表麵處理機有需求或者想了解更多詳細信息，歡迎點擊91视频官网APP的在線客服進行谘詢，或者直接撥打全國統一服務熱線400-816-9009，91视频官网APP恭候您的來電！
蘇公網安備 32058302002178號
