在真空等離子機上常見的氣路控製布局和特色之處
文章導讀：控製工藝氣體的穩定和持續是真空等離子機保證處理效果的因素之一，91视频官网APP剛向大家介紹了氣路控製的組成，那麽真空等離子機常見的氣路控製布局是什麽樣的呢？有什麽特色的地方呢？
控製工藝氣體的穩定和持續是保證真空等離子機處理效果的因素之一，91视频官网APP在上篇文章中向大家介紹了氣路控製的組成，那麽真空等離子機常見的氣路控製布局是什麽樣的呢？以及各氣路組成部分有什麽特色的地方呢？接下來91视频官网APP一起學習。
一、真空等離子機常見的氣路控製布局

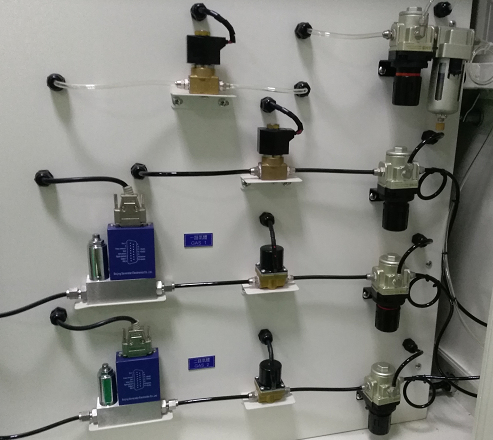

真空等離子機上常見的氣路通常包括三大組成部分：兩路工藝氣體控製、一路破空氣體控製和一路壓縮空氣控製即CDA控製。下圖為常見的氣路控製布局：
一、真空等離子機常見的氣路控製布局
真空等離子機上常見的氣路通常包括三大組成部分：兩路工藝氣體控製、一路破空氣體控製和一路壓縮空氣控製即CDA控製。下圖為常見的氣路控製布局：
二、真空等離子機各個氣路組成部分及特點
①壓縮空氣操控部分隻需氣體高壓、過濾器及帶輸出報警壓力表整套組件，不需其他組件。因CDA為部分元件的動力氣體，隻需在氣體壓力不足時供給報警服務即可。

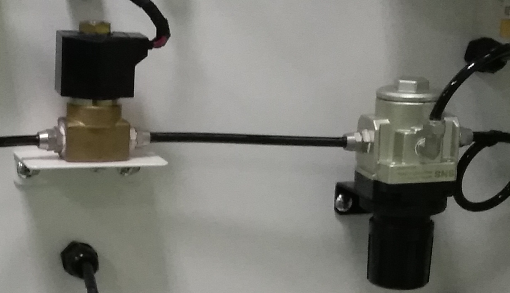

②破空氣體部分是在CDA操控氣路基礎上增加一支大口徑真空電磁閥，在工藝運行完畢後為真空腔體供給破真空氣體輸入服務。因破真空氣體通常為高潔淨氣體，所以部分破真空氣路中沒有安裝過濾器，如下圖所示。
①壓縮空氣操控部分隻需氣體高壓、過濾器及帶輸出報警壓力表整套組件，不需其他組件。因CDA為部分元件的動力氣體，隻需在氣體壓力不足時供給報警服務即可。
②破空氣體部分是在CDA操控氣路基礎上增加一支大口徑真空電磁閥，在工藝運行完畢後為真空腔體供給破真空氣體輸入服務。因破真空氣體通常為高潔淨氣體，所以部分破真空氣路中沒有安裝過濾器，如下圖所示。
③工藝氣體常規上為高潔淨氣體，過濾器經常也算是選裝的組件。工藝氣體控製部分主要包括調壓閥、過濾器、帶報警輸出報警表、真空電磁閥和質量控製器。工藝氣體通常配置兩路，也可根據實際要求來配置多路氣體。
④在此氣路布局下，進氣的順序為：氣體先經過濾器輸送至調壓閥、帶報警輸出壓力表，再依次通過真空電磁閥和質量控製器。
以上就是真空等離子機常見的氣路控製布局和各組成部分的特點，如果您想要了解更多關於產品的詳細內容或在設備使用中有疑問，歡迎點擊91视频官网APP的在線客服進行谘詢，或者直接撥打全國統一服務熱線400-816-9009，91视频官网APP恭候您的來電！
④在此氣路布局下，進氣的順序為：氣體先經過濾器輸送至調壓閥、帶報警輸出壓力表，再依次通過真空電磁閥和質量控製器。
以上就是真空等離子機常見的氣路控製布局和各組成部分的特點，如果您想要了解更多關於產品的詳細內容或在設備使用中有疑問，歡迎點擊91视频官网APP的在線客服進行谘詢，或者直接撥打全國統一服務熱線400-816-9009，91视频官网APP恭候您的來電！
